上海博迅电热蒸馏水器安装要求

安装要求
用户开箱后，先应阅读使用说明，并按图示安装，本产品需固定安装使用，同时注意以下要求：
 1．电源：用户根据产品铭牌所示参数，按接线图接线，电源插座应有可靠接地，并应配有熔断器（用户电路中必须安装）。保证使用安全，接线插头与插座应由用户根据电流配置。（5升、20升：2**；10升：1**）见（图1）。

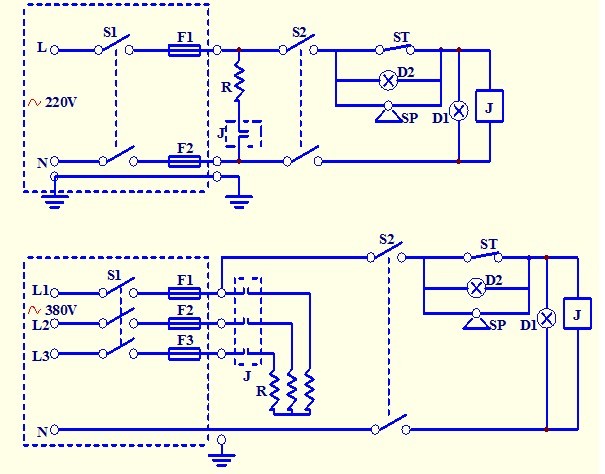

图1

5升断水自控型电气原理图（上图）     10升、20升断水自控型电气原理图（下图）

S1：用户开关    F1，F2，F3：熔断器（5升、20升：2**；10升：1**）
S2：电源开关          ST：温度开关            SP：蜂鸣器
D1：工作指示灯        D2：报警指示灯          R：加热管
J：大功率继电器

 2．水源：本产品进水用φ10软管与蒸馏水器快卸接头连接。如用户供水管为1/2龙头时，可在进水软管另一端用生料带缠绕几圈插入1/2龙头内孔即可。蒸馏水出口请用白色胶管连接，将所产蒸馏水引入容器内

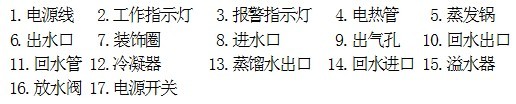

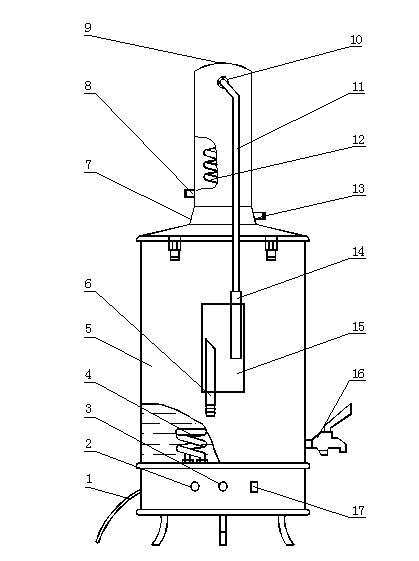

（详见结构示意图）。
