SDDH315鼓风干燥箱

四．整机结构示意图

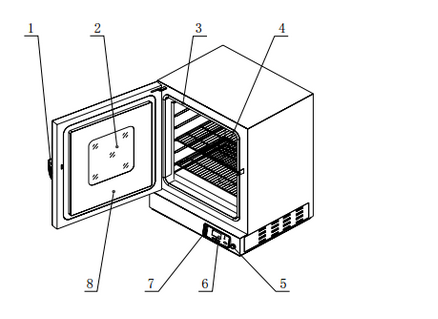

 1.门把手 2.观察窗 3.密封圈 4.搁 板 5.电源开关 6.操作及显示界面 7.流量计 8.箱门

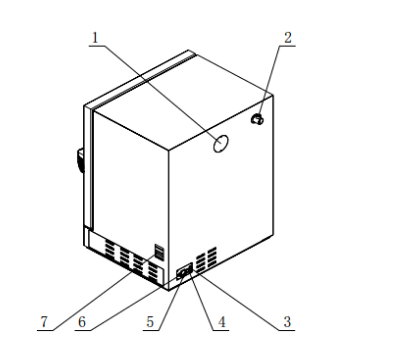

 1.热电偶校准孔位 2.排气口 3.下载线接口 4.保险座 5.加热电源接口 6.通氮接口 7.标牌.

五．工作原理

   鼓风干燥箱具有自动控温、鼓风、计时及气体进、出口装置。工作时，根据所设置的控温温度值、时间，进行鼓风升温和控温，使置于搁板的试样在气流中干燥。

六．仪器操作及设置  1. 键盘及主界面

设 置： 在主界面上，是倒计时的启动/取消键； 在设置界面是参数

         设置的保存键；

    ▲和▼： 上下移动光标或是改变参数设置位的数值或状态。   2）提示区

   ①报警提示灯：当仪器出现超温、断偶、反偶等异常现象时报警提示灯    点亮并发出报警声提示操作人员立即关闭电源停止工作，以免故障大。     ②电源提示灯：指示仪器是否通电正常。   3）主界面

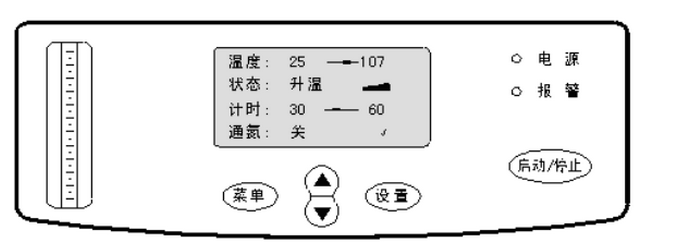

    主界面分为温度、状态、计时、通氮四栏

   ①温度栏：箭头前面的数字表示干燥箱内腔实际温度，箭头指向的数字表示设定温度。该温度可以在（常温～300）℃之间任意设定。

   ②状态栏：此栏用来显示仪器当前状态，有关炉、升温、恒温、降温、超温、断偶、反偶等状态提示。“ ”为仪器升温时的动态标志。在升温时，此标志不断闪动，且幅度越大表示加热功率越大。

   ③计时栏：箭头指向的数字表示倒计时时间，箭头后面的数字表示实验需要时间，以分钟为单位。

   ④通氮栏，当设置为“开”时，氮气阀打开，此时接通氮气瓶则进行通氮干燥法实验；当设置为“关”时，氮气阀关闭，此时只能进行空气干燥法实验。

   主界面右下角的“√”或“×”是预约升温标志。当显示“√”时，系统启动预约升温功能，当预约的时间在当前日期之后才有效，否则预约无效；当显示“×”时，系统取消预约升温。

注意：预约升温时请勿切断电源，否则不能正常预约升温。   2. 参数设置

   1）按“菜单”键进入温度设置界面，光标默认停留在温度设置项，通过“▲/▼”键选择所需的设置项，如温度、系数、计时、通氮等；     2）选中所需设置项目后，按“设置”键，光标在该设置项目的**位闪烁，此时按“▲/▼”键来改变参数的数值大小或状态，设置完成后再按“设置”键保存设置，且光标自动转**下一位，当该项目设置完成后，光标自动转**下一行。

    其中温度的设定范围是：（常温～300）℃；热偶系数的设定范围是 75～199；计时范围是（0～4320）分钟；通氮有开、关两种状态。     3）仪器温度具有分段校正功能，根据设定的温度段相应的选择热电偶系数，当目标温度≤130℃，自动对应热电偶系数 1；当目标温度＞130℃，自动对应热电偶系数 2。   3. 预约升温时间设置界面

    按“菜单”键切换到预约升温时间设置界面，其中日期栏只用来显示系统日期，预约栏用来设置系统时间、预约升温时间及取消预约升温。     1）设置系统时间：按“菜单”键切换到设置预约升温时间界面，类似于参数设置方法，设置好当前时间，然后将光标移到**后一位，将其设置为“○”，设置的时间就自动切换到日期栏，并能实时更新。  #p#分页标题#e#

   2）设置/取消预约升温：在预约栏设置预约升温时间，然后把光标移到**后一位，若将其设置为“√”，则预约生效，若将其设置为“×”，则取消预约。
