真空干燥箱DZF系列使用说明书


真空干燥箱DZF系列



使
用
说
明
书

目             录

一：仪器特点 ………………………………………………1

二：仪器使用 ……………………………………………1-3

三：技术参数 ………………………………………………3

四：注意事项 ………………………………………………4

五：故障及排除 ……………………………………………4

六：装箱单 …………………………………………………4

七：合格证 …………………………………………………5

附：上海博讯实业有限公司系列产品
                        LTDE可编程智能仪表详细说明书



一. 仪器特点
 真空干燥箱专为干燥热敏，易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥，长方形工作室，使有效容积达到**大，加热元件U字形包围于内胆外壁，保温棉填充隔热保温，微电脑温度控制器，能根据环境温度负载量的大小自动调节控制参数，控温精度可靠，钢化，防弹双层玻璃门观察工作室内物体一目了然。箱门闭合松紧能调节，整体成型的硅胶门封圈，确保密封效果，工作室采用不锈钢板制成，存储，加热和干燥都是在没有氧气或者充满惰性气体环境里进行，所以不会氧化。配上真空泵和真空管可用于抽取真空的试验。

二. 仪器使用
操作面板功能

	SET: 功能键
	OUT：输出指示
	PV窗口：测量值
	SV窗口：设定值
	ALM1：上限报警
	ALM2：下限报警
	< ：移位键
	∨：减键
	∧：加键
	AT(AL)：自动整定

普通操作方法：
接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按←键PV显示C01。按←↑↓设置所需的温度。按SET键，PV显示t01。按←↑↓设置-1。等到返回菜单（SV显示STOP）。再按↓键二秒钟，SV显示RUN即可。此时PV即显示升温。SV窗口HOLD和设置的温度交替显示。
例如：要仪器到100℃长期保持自动恒温
按 ← 键一下   C01   = 100
按SET键一下   t01    = -1
等到SV返回STOP，再按↓键。SV显示RUN即仪器开始工作。

定时功能操作方法：
接通电源，按↑键二秒钟使PV显示STOP（暂停）。按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。按SET键PV显示C02。按←↑↓设置工作所需的温度, 按SET键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。等到返回菜单（SV显示STOP）。再按↓键二秒即启动。此时PV窗口显示温度上升。SV显示温度上升或时间运营。
例如：要400℃恒温10分钟。
按 ← 键一下    C01   =50  （起始温度为略高于室内温度的值，如50℃。）
按SET键一下    t01   =20   (一般情况下该段升温时间不宜过短，否则容易温度过冲。)
按SET键一下    C02   =400  (工作需要温度)#p#分页标题#e#
按SET键一下    t02   =10   (恒温时间)
按SET键一下    C03   =400  (工作用的温度)
按SET键一下    t03   =-121
等到SV显示STOP再按↓键二秒SV显示RUN即启动。此时PV显示实测温度上升。SV显示设置温度上升或时间运行。

可编程通常操作方法

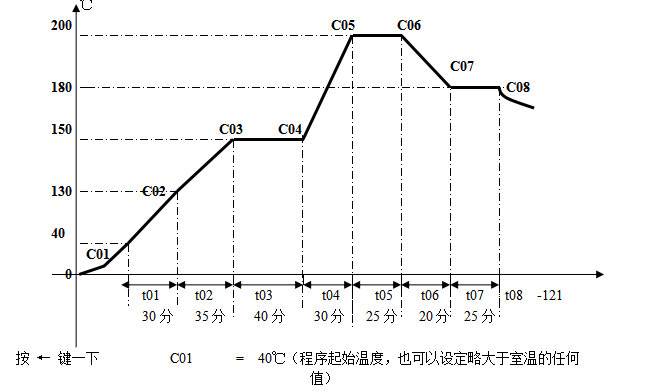

接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按一下←键，上排PV显示C01，表示需要程控的起始温度，操作←↑↓键，使下排SV达到所需起始温度。再按下SET键，PV显示t01，表示从起始温度达到下一设定温度的时间，操作←↑↓键，使SV达到所需时间。再按下SET键，PV显示C02，表示刚才设定的起始温度C01，用了t01的时间，所要达到的温度，按←↑↓使SV达到所需温度。（如需恒温，则C01与C02设置同一值），再按下SET键，PV显示t02表示从C02到达下一温度的时间设定，按前面步骤操作…,**后一段T参数设置 “-121”即可自动关机，**多达30段,**后结束段将txx设置-121设置完毕等SV返回STOP再按↓键使显示窗口出现RUN仪器自动按照设定的程序开始工作。程序编排采用温度--时间-温度格式，其定义是从当前段设置温度，经过该段设置的时间到达一温度。  例示：按下图所示程序曲线设定各段程序值（从40度用30分钟升到130度再用35分钟升到150度恒温40分钟再用30分钟升到200度恒温25分钟再用20分钟降到180度再恒温25分钟后自然冷却）
    ℃

按SET键一下          t01       =  3 0分钟
按SET键一下          C02      =  130℃
按SET键一下          t02       =  35分钟
按SET键一下          C03      =  150℃
按SET键一下          t03       =  40分钟
按SET键一下          C04      =  150℃
按SET键一下          t04       =  30分钟
按SET键一下          C05      =  200℃
按SET键一下          t05       =  25分钟
按SET键一下          C06      =  200℃
按SET键一下          t06       =  20分钟
按SET键一下          C07      =  180℃
按SET键一下          t07       =  25分钟
按SET键一下          C08      =  180℃
按SET键一下          t08       =   -121（程序运行结束）

三．技术参数


型 号	DZG-6020	DZG-6021	DZG-6050	DZG-6051	DZG-6090	DZG-6210
控温范围	室温+10～250℃	室温+10～200℃	室温+10～250℃	室温+10～200℃	室温+10～250℃
恒温精度	±0.5℃
真空度	133Pa
电源电压	220V/50HZ
加热功率	500W	500W	1400W	1400W	1400W	2100W
内胆材料	不锈钢	冷板	不锈钢	冷板	不锈钢
搁板配置	1块		2块			3块
工作室尺寸（深*宽*高mm）	300*300*275	300*300*275	415*370*345	415*370*345	450*450*450	640*560*600
外形尺寸	510*580*450		585*720*535		650*615*1470	880*720*1750
包装尺寸	550*640*540		630*780*630		770*740*1630	980*820*1950
净重	32		64		145
毛重	40		75		185
包装	纸箱				木箱

 #p#分页标题#e#


四．注意事项
1． 仪器外壳必须有效接地，以保证使用安全。
2． 仪器应放在通风良好的室内水平位置，在其周围不可放置易燃易爆物品。
3． 应在供电线路中安装铁壳的闸刀开关一只，供此箱专用，在外壳接地通电前请检查本箱的电器性能，并应注意是否有断路或漏电现象,本仪器无防爆装置，不得放入易燃易爆物品干燥。
4． 箱内物品放置切勿过挤，必须留出空间，以利热空气循环。
5、箱子由于密封度较高，在使用时，加温前需抽去真空，以防气体膨胀发生爆炸，仪器需要专人操作，在使用过程中发现真空表没有负压时，应继续抽去真空，以确保安全。

五．故障及排除

现象	原因	排除方法
1.无电源	1插头未插好或断电	插好插头或接好线
	2熔断器烧断	更换熔断器
2. 箱内温度不升	1． 设定温度低 2． 电热器坏 3． 控温仪坏 4． 循环风机坏	1． 调整设定温度 2． 换电热器 3． 换控温仪 4． 换风机
3.设定温度与箱内温度误差大	1． 温度传感器坏 2． 控温仪坏	1． 换传感器 2． 换控温仪
4.超温报警异常	1． 设定温度低 2． 控温仪坏	1． 调整设定温度 2． 换控温仪

本仪器性能优越，不容易发生故障，万一出现故障，可打电话，请求服务。


六．装箱单

序号	类别	名称	单位	数量	备注
1	主件	真空干燥箱	台	1
2	文件	使用说明书	份	1
3	文件	装箱清单	份	1
4	文件	合格证	份	1







七. 合格证

仪器名称	真空干燥箱
型号规格
出厂编号
出厂日期
检验员

仪器三包一年（发热元件及电机保修期为6个月）
