电热恒温鼓风干燥箱使用说明书与注意事项
目 录
一、 示意图……………………………………………………………2
二、 适用范围…………………………………………………………3
三、 技术指标…………………………………………………………3
四、 结构概述…………………………………………………………3
五、 操作步骤…………………………………………………………4
六、 智能型液晶温度控制器使用说明………………………………4
七、 注意事项…………………………………………………………9
八、 故障处理…………………………………………………………10
九、 装箱单……………………………………………………………11

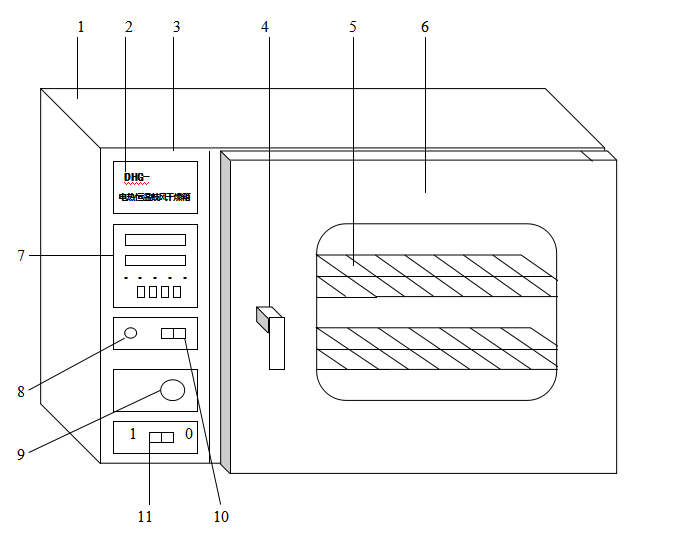

一、 示意图：
二、 适用范围：
供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。
三、 技术指标：
注：带“A”为镜面不锈钢内胆，不带“A”为镀锌板。
#p#分页标题#e#上表中技术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。
测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心)
四、 结构概述：
DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱内物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱内加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱内后部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱内进出空气量。
五、 操作步骤：
1. 把需干燥处理的物品放入干燥箱内，关好箱门。
2. 根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。
3. 打开电源开关，电源指示灯亮，温度控制器有显示。
4. 打开风机开关，风机按要求自动运行。
5. 设定温度控制器，设备即按设定的要求自动运行。
6. 干燥结束后，关闭电源开关，取出物品。
六、 智能型液晶温度控制器使用说明：

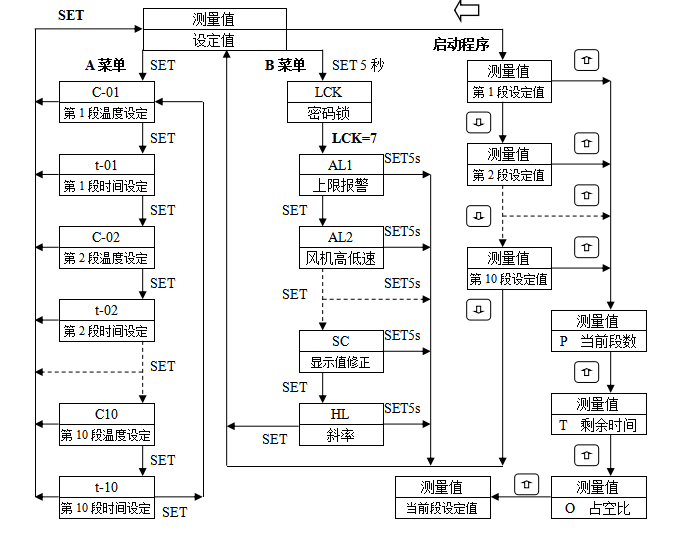

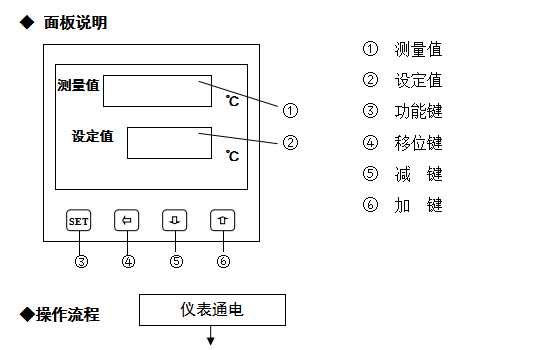

◆ 面板说明

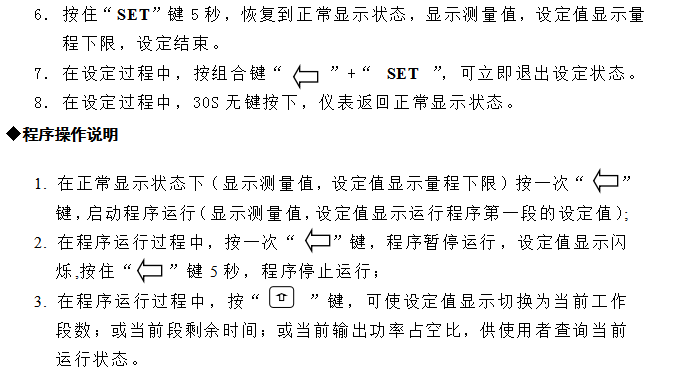

◆程序设定说明
1． 按一次“SET”键进入程序设定，测量值显示“C-01”，设置第1段所需温度，设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
2． 再按一次“SET”键，测量值显示 “t-01”，设置第1段所需工作时间， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
3． 再按一次“SET”键，测量值显示“C-02”，设置第2段所需温度， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
4． 再按一次“SET”键，测量值显示“t-02”，设置第2段所需时间， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将 数字设定**所需值；
5． 依次类推，设定各段所需工作温度和工作时间，如果只需要设定5段程序运行，则必需设定“t-06”**“t-10”为“0”。
．
4. 程序运行结束，设定值显示“End”,蜂鸣器鸣15秒,将恢复到等待状态。
5. 在程序运行过程中，当遇到设定时间为“0”的步骤，仪表回跳**下一步继续执行，直到10段全部执行完毕后，回到待机状态。

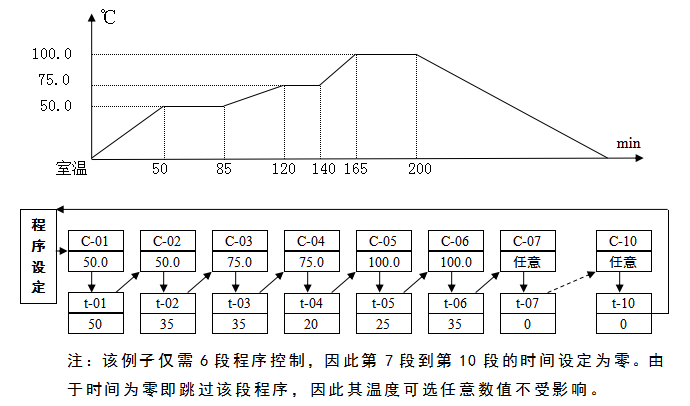

◆举例说明（要求如图所示）
注：该例子仅需6段程序控制，因此第7段到第10段的时间设定为零。由于时间为零即跳过该段程序，因此其温度可选任意数值不受影响。
◆单段使用说明
1. 本仪表只设定单段程序工作时，即为一般智能型仪表，具体使用如下；
2. 按程序设定说明的操作步骤，设定所需工作温度，即测量值显示“C-01”时，按需设定温度，测量值显示“t-01”时，将时间设定为**大值“999”，将“t-02”**“t-10”设为“0”，再恢复到正常显示状态；
3.
按一次“ ”键，运行启动；
4.
在运行过程中，按一次“ ”键，运行停止，显示恢复正常状态；#p#分页标题#e#
5.
在运行过程中，按“ ”键，可查询当前运行状态，设定值依次显示段数为1，时间为999min，当前输出功率占空比。
◆温度控制参数
由于产品出厂前都经过严格测试，控制参数一般不要进行修正。
如产品使用时环境恶劣，环境温度不在仪器使用要求范围，或使用在控制温度范围前后界限值时，（由于和出厂时测试点不一样，测试点80.0℃）会引起温度显示值与箱内实际温度误差。
当温度控制效果不够理想时，可以通过手动设置改变PID参数。P为比例带（加热侧），如过冲大可加大比例带。如希望升温时间快些可减小比例带。一般来说，系统的保温特性越好，P取值越小，如保温特性越差，P应取越大，I为积分时间，如温度波动较大，应加长积分时间，反之可减小积分时间。一般来说系统滞后现象严重，积分时间越长。D为微分时间，一般取（1/5—1/4）I。
控制参数的修改方法如下：
a) 按“SET” 键5秒以上，测量值显示“LCK”，使设定值显示为“7”，仪表进入控制参数设定状态，
b) 按“SET”键找到相应控制参数的提示符，
c)
按“ ”或“ ”键，使该控制参数调到所需数值。
d）在参数设定时，按“SET”键5S以上或30S无键按下，仪表回到正常显示状态。
u 自整定功能：
如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能
a） 关闭电源开关，打开箱门，使设备自然冷却**环境温度；
b） 关闭箱门，打开电源开关，将温度设置为常用温度值；
c） 按照控制参数调整方法，将自整定参数调整为On；
d） 在正常工作状态下，即进入自整定状态，此时设定值显示-At-,并闪烁；
e） 自整定结束后，仪表自动恢复到正常工作状态。
u 测量温度与箱内实际温度的误差修正方法：
a) 将水银温度计（0.1℃精度的水银温度计）放入工作室内，水银端应置于室内几何中心位置；水银温度计的读数即为实际温度。
b) 开机，当设备运行**恒温状态（1～2小时左右），比较实际温度与测量值显示温度的差值，其差（实际温度-测量值显示值）即是测量值修正参数SC需要修改的值，即：
SC=原始SC值+（实际温度-PV显示值）
c) 根据上式计算SC值输入即可。

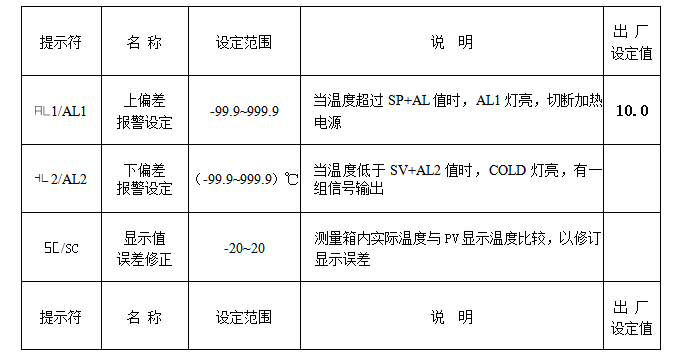

◆ 参数表
七、 注意事项：
1. 干燥箱外壳必须有效接地，以保证使用安全。
2. 干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
3. 干燥箱无防爆装置，不得放入易燃易爆物品干燥。
4. 箱内物品放置切勿过挤，必须留出空间，以利热空气循环。
5. 箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥的室内。
6. 使用中出现异常现象，请切断电源并及时与我公司取得联系！
八、 故障处理：
#p#分页标题#e#
九、 装箱单：
装 箱 单
本单所列物品与箱内所装实物相符 装箱员 ： 2
编号/日期： 检验：
一、 示意图……………………………………………………………2
二、 适用范围…………………………………………………………3
三、 技术指标…………………………………………………………3
四、 结构概述…………………………………………………………3
五、 操作步骤…………………………………………………………4
六、 智能型液晶温度控制器使用说明………………………………4
七、 注意事项…………………………………………………………9
八、 故障处理…………………………………………………………10
九、 装箱单……………………………………………………………11
一、 示意图：
二、 适用范围：
供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。
三、 技术指标：
| 型 号 | 9030AD | 9070AD | 9140AD | 9240AD |
| 电源电压 | AC220V 50Hz | |||
| 控温范围 | 50～250℃ | |||
| 恒温波动度 | ±1℃ | |||
| 温度分辨率 | 0.1℃ | |||
| 额定功率 | 870W | 1570W | 2070W | 2470W |
| 内胆尺寸(mm) | 340×325×325 | 450×400×450 | 550×450×550 | 600×550×750 |
| 外形尺寸(mm) | 625×510×490 | 740×580×630 | 830×650×730 | 880×770×930 |
| 型 号 | 903**D | 905**D | 907**D | 914**D | 924**D |
| 电源电压 | AC220V 50Hz | ||||
| 控温范围 | 50～300℃ | ||||
| 恒温波动度 | ±1℃ | ||||
| 温度分辨率 | 0.1℃ | ||||
| 额定功率 | 970W | 1220W | 1670W | 2170W | 2570W |
| 内胆尺寸(mm) | 340×325×325 | 420×400×345 | 450×400×450 | 550×450×550 | 600×550×750 |
| 外形尺寸(mm) | 625×510×490 | 720×580×530 | 740×580×630 | 830×650×730 | 800×770×930 |
测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心)
四、 结构概述：
DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱内物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱内加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱内后部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱内进出空气量。
五、 操作步骤：
1. 把需干燥处理的物品放入干燥箱内，关好箱门。
2. 根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。
3. 打开电源开关，电源指示灯亮，温度控制器有显示。
4. 打开风机开关，风机按要求自动运行。
5. 设定温度控制器，设备即按设定的要求自动运行。
6. 干燥结束后，关闭电源开关，取出物品。
六、 智能型液晶温度控制器使用说明：
◆ 面板说明
◆程序设定说明
1． 按一次“SET”键进入程序设定，测量值显示“C-01”，设置第1段所需温度，设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
2． 再按一次“SET”键，测量值显示 “t-01”，设置第1段所需工作时间， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
3． 再按一次“SET”键，测量值显示“C-02”，设置第2段所需温度， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将数字设定**所需值；
4． 再按一次“SET”键，测量值显示“t-02”，设置第2段所需时间， 设定值的**位闪烁，按移位键将闪烁位移**需设定位，按加键或减键直到将 数字设定**所需值；
5． 依次类推，设定各段所需工作温度和工作时间，如果只需要设定5段程序运行，则必需设定“t-06”**“t-10”为“0”。
．
4. 程序运行结束，设定值显示“End”,蜂鸣器鸣15秒,将恢复到等待状态。
5. 在程序运行过程中，当遇到设定时间为“0”的步骤，仪表回跳**下一步继续执行，直到10段全部执行完毕后，回到待机状态。
◆举例说明（要求如图所示）
注：该例子仅需6段程序控制，因此第7段到第10段的时间设定为零。由于时间为零即跳过该段程序，因此其温度可选任意数值不受影响。
◆单段使用说明
1. 本仪表只设定单段程序工作时，即为一般智能型仪表，具体使用如下；
2. 按程序设定说明的操作步骤，设定所需工作温度，即测量值显示“C-01”时，按需设定温度，测量值显示“t-01”时，将时间设定为**大值“999”，将“t-02”**“t-10”设为“0”，再恢复到正常显示状态；
3.
按一次“ ”键，运行启动；4.
在运行过程中，按一次“ ”键，运行停止，显示恢复正常状态；#p#分页标题#e#5.
在运行过程中，按“ ”键，可查询当前运行状态，设定值依次显示段数为1，时间为999min，当前输出功率占空比。◆温度控制参数
由于产品出厂前都经过严格测试，控制参数一般不要进行修正。
如产品使用时环境恶劣，环境温度不在仪器使用要求范围，或使用在控制温度范围前后界限值时，（由于和出厂时测试点不一样，测试点80.0℃）会引起温度显示值与箱内实际温度误差。
当温度控制效果不够理想时，可以通过手动设置改变PID参数。P为比例带（加热侧），如过冲大可加大比例带。如希望升温时间快些可减小比例带。一般来说，系统的保温特性越好，P取值越小，如保温特性越差，P应取越大，I为积分时间，如温度波动较大，应加长积分时间，反之可减小积分时间。一般来说系统滞后现象严重，积分时间越长。D为微分时间，一般取（1/5—1/4）I。
控制参数的修改方法如下：
a) 按“SET” 键5秒以上，测量值显示“LCK”，使设定值显示为“7”，仪表进入控制参数设定状态，
b) 按“SET”键找到相应控制参数的提示符，
c)
按“ ”或“ ”键，使该控制参数调到所需数值。d）在参数设定时，按“SET”键5S以上或30S无键按下，仪表回到正常显示状态。
u 自整定功能：
如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能
a） 关闭电源开关，打开箱门，使设备自然冷却**环境温度；
b） 关闭箱门，打开电源开关，将温度设置为常用温度值；
c） 按照控制参数调整方法，将自整定参数调整为On；
d） 在正常工作状态下，即进入自整定状态，此时设定值显示-At-,并闪烁；
e） 自整定结束后，仪表自动恢复到正常工作状态。
u 测量温度与箱内实际温度的误差修正方法：
a) 将水银温度计（0.1℃精度的水银温度计）放入工作室内，水银端应置于室内几何中心位置；水银温度计的读数即为实际温度。
b) 开机，当设备运行**恒温状态（1～2小时左右），比较实际温度与测量值显示温度的差值，其差（实际温度-测量值显示值）即是测量值修正参数SC需要修改的值，即：
SC=原始SC值+（实际温度-PV显示值）
c) 根据上式计算SC值输入即可。
◆ 参数表
七、 注意事项：
1. 干燥箱外壳必须有效接地，以保证使用安全。
2. 干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
3. 干燥箱无防爆装置，不得放入易燃易爆物品干燥。
4. 箱内物品放置切勿过挤，必须留出空间，以利热空气循环。
5. 箱内外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥的室内。
6. 使用中出现异常现象，请切断电源并及时与我公司取得联系！
八、 故障处理：
| 现 象 | 原 理 | 处 理 |
| 开机无电源 | 插座无电源 | 更换插座 |
| 插头未插好或断线 | 插好插头或接好线 | |
| 保险丝断路 | 更换保险丝 | |
| 开机无显示 | 接线脱落或温度控制器坏 | 重新接线，更换温度控制器 |
| 测量值显示ˉˉˉˉˉˉˉˉ | 测量值上溢出 | 调整温度设定值 |
| 测量值显示____ | 测量值下溢出 | 调整温度设定值 |
| 测量值显示□□□□ | 温度传感器故障 | 修复或更换 |
| 不升温 | 设备处于定时结束状态 | 按一下SET键 |
| 设定温度低 | 调整温度设定值 | |
| 电加热器坏 | 更换电加热器 | |
| 温度控制器坏 | 更换温度控制器 | |
|
设定温度与箱内温度 误差大 |
循环风机不工作 | 修复或更换 |
| 控制参数偏差 | 修正控制参数 | |
| 温度传感器故障 | 修复或更换 | |
| 循环风机声音异常 | 循环风机风叶碰擦风道板 | 修复 |
| 循环风机轴承缺油 | 更换循环风机 | |
| 温度失控 | 可控硅坏 | 更换可控硅 |
| 温度传感器固定脱落 | 固定温度传感器 | |
| 温度控制器坏 | 更换温度控制器 |
九、 装箱单：
装 箱 单
| 序号 | 类 别 | 名 称 | 单位 | 数量 | 备 注 |
| 1 | 文 件 | 使用说明书 | 份 | 1 | |
| 2 | 文 件 | 装箱单 | 份 | 1 | |
| 3 | 文 件 | 合格证 | 份 | 1 | |
| 4 | 配 件 | 挂条 | 付 | 1 | |
| 5 | 配 件 | 搁板/搁条 | 套 | 2 | |
| 6 | 备 件 | 熔断丝 | 只 | 2 |
编号/日期： 检验：
保 修 卡
铭谢惠顾，十分感激。为了确保您的合法权益，请您要求经销商，填写本卡，并注明购买日期，商店盖章后，可享有本公司的产品自购买日起一年内免费保修服务。
保修规定范围
◆在正常使用的情况下发生故障时，用户可凭本保修卡、有效发票和产品获得保修服务。
◆产品零部件属易耗产品，则不列入免费维修服务范围内。
◆即使在保修期内，属下列情况，亦需酌情收取服务费。
1． 无保修卡和发票或二者其中之一的情况下。
2． 保修卡上没有填写购买日期、用户姓名、购机的商店、商店公章、机型、机身号和发票号码或擅自涂改保修卡、持非有效发票或没有发票的情况下。
3． 故障原因系发生在机体以外者。（如插错电源）
4． 使用不当或因天灾、水灾、气候、雷击、虫鼠害等所导致之损坏或故障。
5． 自行检修、改装及不当搬动、落下或进水等原因而造成的故障。
6． 超过保修期限而需要更换零件时，则依照本公司配件检修价目表收费。
7． 用户在需要维修服务时，请自行将产品送交本公司以便检测。
8． 本保修卡遗失不补，请妥善保管。
9． 本保修卡的责任范围仅限于产品的维修，不承担其他任何责任。
| 机型： | 品名： 出厂编号： | ||
| 用户填写 | 姓名： 电话： | ||
| 地址： | |||
| 购买日期： 年 月 日 | 经销商盖章： | ||
|
经销商： 店名： 地址： 电话： |
|||
