电热恒温鼓风干燥箱标准操作规程
1 目的 建立DGG-9070A电热恒温鼓风干燥箱使用标准操作规程，规范DGG-9070A电热恒温鼓风干燥箱操作程序，保证该设备的正常运行
2 范围 适用于本公司DGG-9070A电热恒温鼓风干燥箱的运行操作。 3 责任者 DGG-9070A电热恒温鼓风干燥箱的运行操作人员、设备管理人员。 4 内容
4.1 设备概况
DGG-9070A电热恒温鼓风干燥箱是用于物品干燥、烘焙、灭菌设备，该设备外形为立式，内胆尺寸为400×400×450，容积为70升，箱体及箱门均采用优质钢板表面烘漆，采用双层玻璃观察窗的结构，工作室采用优质镜面不锈钢板，内有由不锈钢丝制成的多层隔板，中间层充填超细玻璃棉隔热，电源开关、电源指示灯、控温仪等集中于箱体正面右下部。

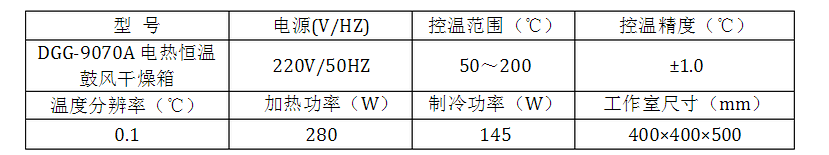

该设备采用高精度微机控温仪，具有响应快、超调小、精度高的特点，使用轻触按键设定参数，加热恒温系统由装有离心式叶轮的德G优质风机、电加热器、合适的风道结构和温度控制器组成。当接通干燥箱电源时， 风机即同时运转，直接将位于箱内底部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀。 4.2 设备主要参数
4.4 操作前的准备
4.4.1 确认设备状态是否处于完好已清洁。
4.4.2 取下完好已清洁状态标识卡，挂上运行中状态标识卡。 4.5 操作
4.5.1 设定工作温度（**高可设定到200℃）
把需干燥处理的物品放入干燥箱内，关好箱门。把电源开关拨**“1”处，此时电源指示灯亮，控温仪器上有数字显示 。

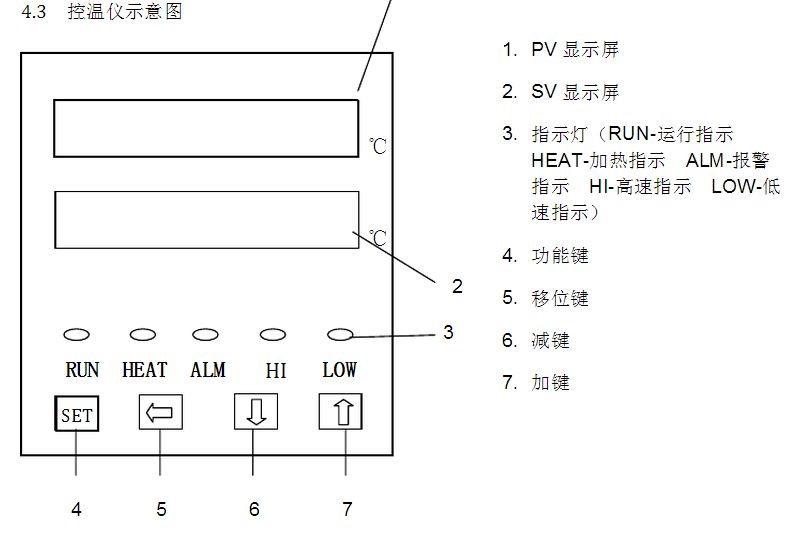

先按控温仪的功能键“SET”进入温度设定状态，此时SV设定显示一闪一闪， 再按移 键“ ”配合加键“△”或减键“▽”设定结束需按一下功能键“SET”确认。 如设定温度150 ℃，原设定温度86.5 ℃，先按一下功能键“SET”再按移位键“ ”，将光标移**显示器百位数字上，然后按加键“△”，使百位数字从“0”升**“ 1 ”，百 位数字设定后，移动光标依次设定十位，个位和分位数字，使设定温度显示为150. 0 ℃， 按功能键“SET”确认，温度设定结束。按两下“SET”键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。
设定结束后，各项数据长期保存。此时干燥箱进入升温状态，加热指示灯亮。当箱内温度接近设定温度时，加热指示灯忽亮忽灭，反复多次，控制进入恒温状态。根据不同物品不同的潮湿程度及待干燥物品性质，选择不同的干燥时间。干燥结束后，把电源开关拨**“0”处，如马上打开箱门取出物品时小心烫伤。
4.5.2 设定定时时间：定时功能为倒计时运行（**高可设定到9999小时）。 定时设定：按SET键两次，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；当 PV窗显示T 1时，进入定时设定，出厂时S V为0000 ，表示定时器不工作，如需定时1小时，用移位键配合加键，把S V窗设定为0060，定时2h，设定为0120，以次类推。设定完毕后，仪表进入定时运行状态，此时运行指示灯闪烁；按SET键仪表进入定时运行状态，此时运行指示灯闪烁。当P V > S V 时，即箱内温度高于设定温度时，定时开始工作，采用倒计时，同时S V 数码管末位上的一位小数点闪烁。
定时结束，SV 窗显示E n d，末位小数点熄灭，同时切断加热。按一下“SET”键，仪表恢复到正常的工作状态。重新使用如定时无变化，在SV 窗显示E n d 的状态下，只要按 SET 键复位即可，如果时间有变化，则需重新设定。
定时工作时，如要观察温度设定，按移位键即可转换。运行中，即计时开始后，重新设定时间无效。在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测量值会下降到环境温度，如果不用定时功能，应将定时时间设置为零；在定时功能运行过程中，如发生意外断电，重新上电后，定时剩余时间自动归零。 4.6． 特殊操作 4.6．1 跟踪报警温度设定
产品出厂前已设定高10 ℃，一般不要设定。如需重新设定按功能键“SET”5秒，仪表进入上限跟踪报警设定状态“AL1”在按移位键 ，配合加键“△”或减键“▽”操作，**后按功能键“SET 确认，跟踪报警设定结束。 4.6．2 PID自整定使用
如果对控温精度和波动度有较高的要求，可采用PID自整定控制，当箱内温度**次将达到设定温度时，先按功能键“SET ”5秒，仪表进入设定循环状态“AL1”继续按“S E T ” 使PV显示“ATU”，SV 显示“0000”， 然后按加键“△”使SV显示 “0001”，**后按功能键 “SET”确认，此时自整定指示灯亮，控温仪进入PID自整定控制。
4.6.3 温度显示修正
由于产品出厂前都经过严格地测试，一般不要进行修正。如产品使用时的环境不佳，外界温度过低或过高，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以修正。具体步骤：按功能键“SET”约5秒，仪表进入参数设定循环状态“AL1”，继续按功能键“SET”，使PV显示“SC”修正，然后按移位键配合加键“△”或减键“▽”操作就可以进行温度修正。**后按键“SET”确认，温度显示值修正结束。 4.6.4 自动风速调节功能 #p#分页标题#e#
4.6.4.1 当设备在升温过程中，循环风机高速运行，加速工作室内空气对流，缩短升温时间，提高工作效率；
4.6.4.2 当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为低速运行，使工作室的空气平缓对流，并有效的延长循环风机寿命；
4.6.4.3 该设备出厂时已调为自动风速调节功能，如需改为高速运行状态须由设备管理人员更改。 4.7 注意事项：
4.7.1 箱内不应放置易爆、腐蚀性化学物。
4.7.2 如果运行温度过高，务必等到设备冷却以后再取出物品。 4.7.3 箱内物品放置切勿过挤，须流出空间，以利热空气循环。 4.8 维护保养
4.8.1、本箱为非防爆干燥箱，对带有挥发性物品切勿放入箱内，以免发生危险。 4.8.2、试品搁板（铁丝网）的平均负荷为15公斤，放置烘件切勿使之过载。 4.8.3、不得任意卸下侧门扰乱或改变线路，当发生故障后可卸下侧门，按线路逐一检查，当控温仪发生故障，可参阅控温仪说明书进行检修，用户无法排除故障时，可直按与上海医用仪表厂联系，送该厂用户修理组检修。
4.8.4、控温仪伸入内室之感温探头在使用中损坏，可直接邮寄该厂进行另配。 4.8.5、每次使用完毕后，应将电源关断，每两周将干燥箱体内外彻底清洁一次。

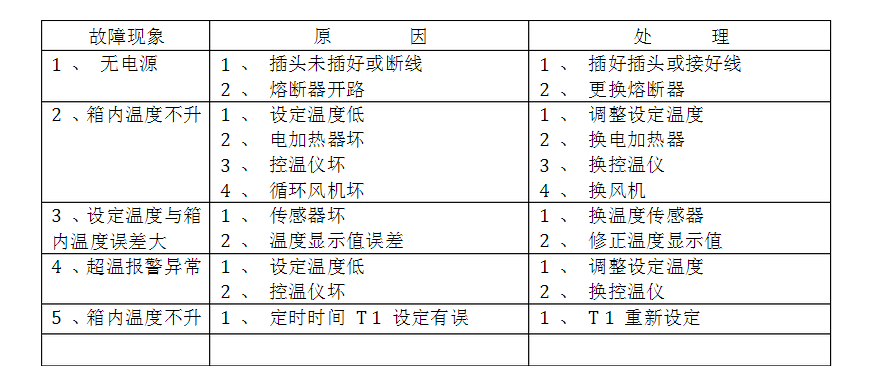

4.9、故障处理
4.8 清洁
4.8.1 生产操作完毕后按“清洁标准操作程序”进行清洁，使设备保持原来本色，掉落加热板上的物品、水分要擦干，不使结焦。
4.8.2 清洁完毕后，取下完好待清洁状态标识卡，挂上完好已清洁状态标识卡，完善 设备清洁记录表。 5 培训要求 培训部门：生产部 培训对象：岗位工人。
